在工业现场,RS485+Modbus RTU依然是最靠得住、最常用的串口通讯方式之一。对于使用suncitygroup太阳集团科技 LicOS PLC/PAC 的工程人员而言,迅速搭建一套不变的 RTU 通讯流程,是调试阶段的关键。
本教程以EC203E节造器+RS485传感器(IND400)为例,给出从接线、组态到法式调试的齐全步骤,援手你急剧上手。

图 1 网络拓扑
设备组态
EC203E是AC220V供电,带1个以太网口,默认网口IP地址是192.168.20.80,本教程使用默认IP不做批改。EC203PLC本体自带3路RS485和1路RS232串行通讯。本教程使用第1路RS485通讯口做示范。传感器使用IND400称沉传感器,RS485串行通讯。
1. 设备登入在线
IP设置实现后,Smart Control可直接与PLC(EC203E)衔接、登录。如图 2所示。

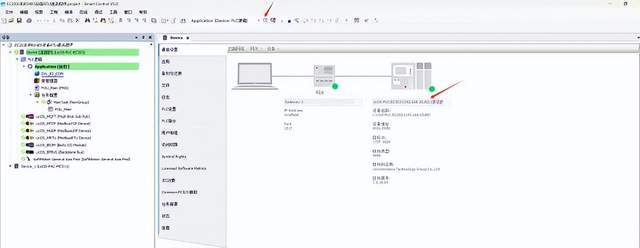

图 2 登入在线PLC
2. WEB端监控M区变量
如下图监控EC203E PLC的M区变量,如图 3所示。

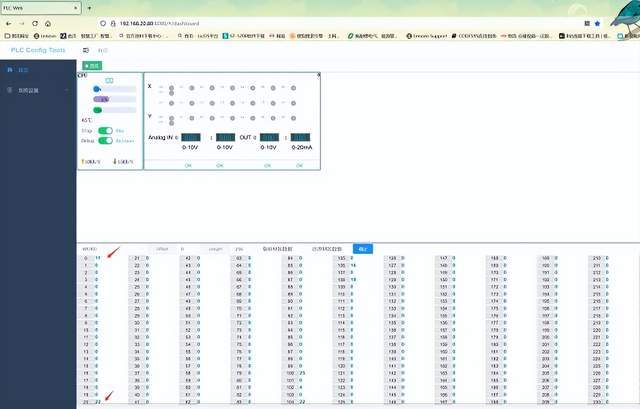

图 3 监控M区变量值
3. RS485接线示意,如下图 4示意。
如下图 4示意。

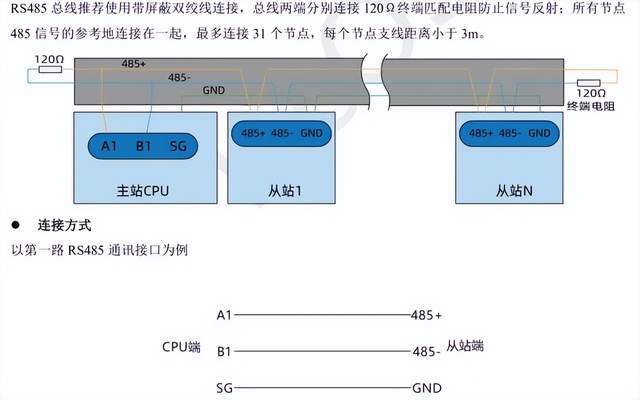

图 4 PLC/PAC RS485接线示意

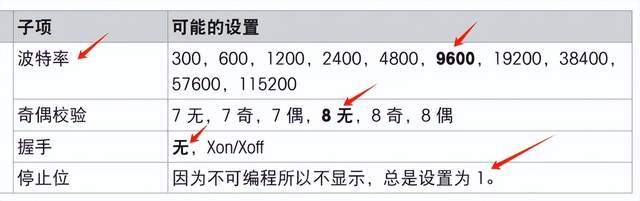

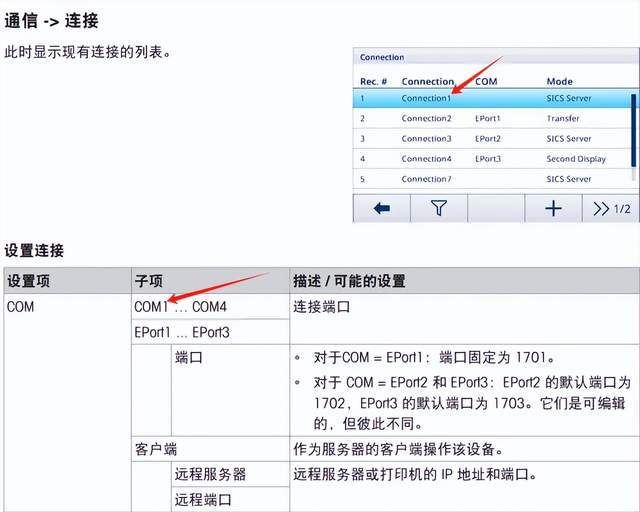

图 5 IND400称沉传感器RS485通讯设置

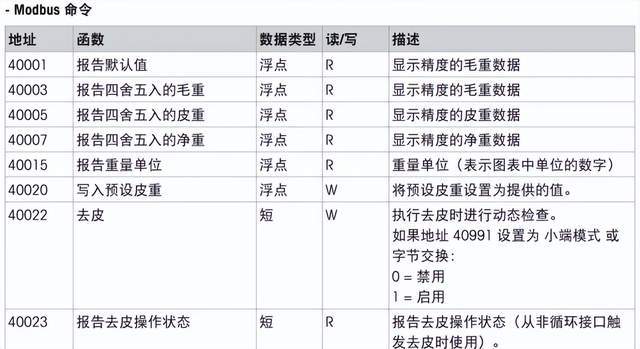

图 6 IND400 RS485接见解址
法式成立
1.新建工程
增长设备EC203E

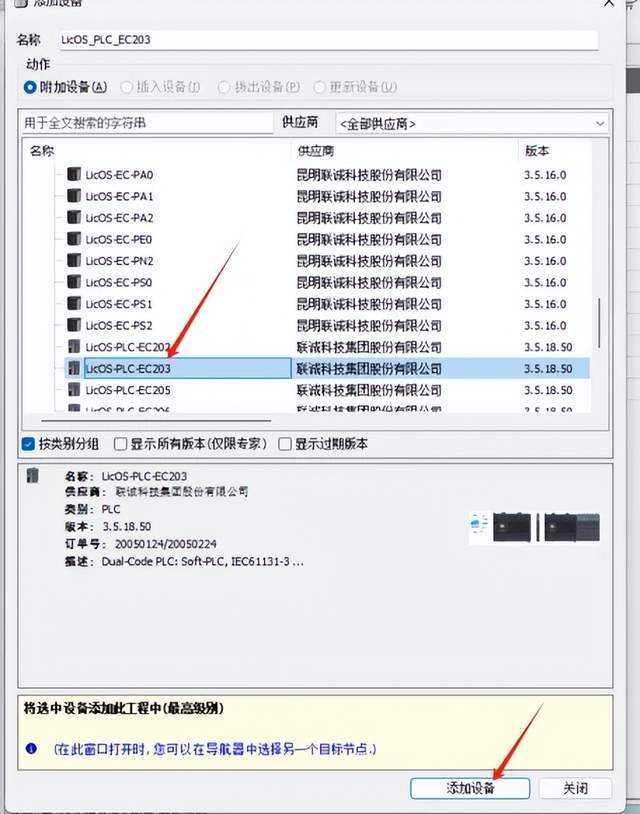

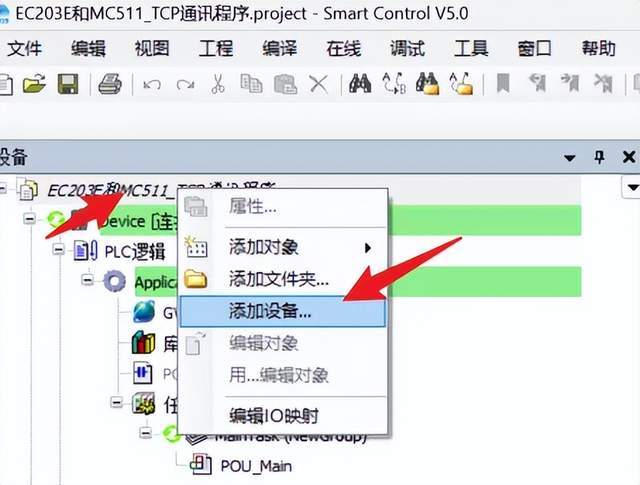

图 7 增长设备

图 8 工程设置

图 8 工程设置
EC203E右键Application按图 9增长对象全局变量表GVL_IO_COM。

图 9 增长全局变量表
EC203E设备右键增长RTU串行通讯设备,如下图10所示流程。

图 10 EC203E 增长现场总线串行通讯设备主从站
2. 编纂好梯形图法式
按图11示意EC203编纂好梯形图法式,获取IND400称沉传感器的实时沉量。

图 11 EC203 POU_Main法式成立
按图12、13示意EC203E增长MODBUS RTU通讯主站和从站,从站读写IND400称沉传感器。

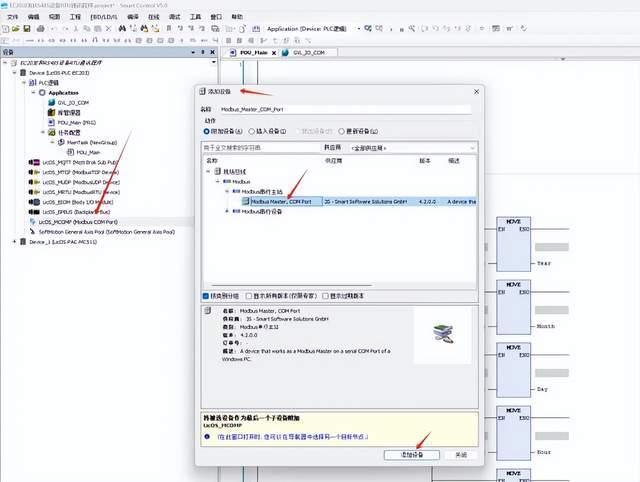

图 12 EC203E 增长MODBUS通讯主站

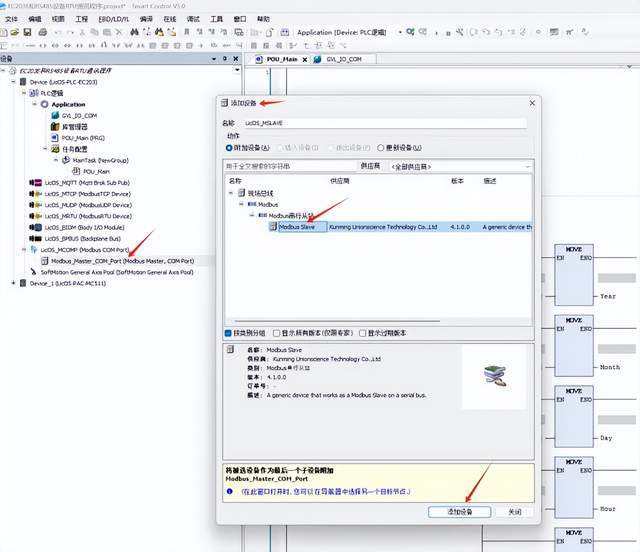

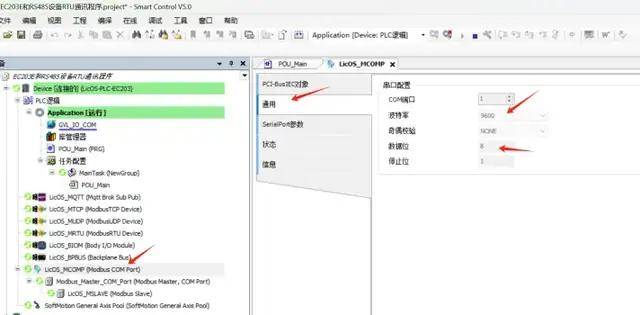

图 13 EC203E 增长MODBUS通讯从站
按图14、15、16示意将EC203E串行从站配置好读写IND400的通路参数。

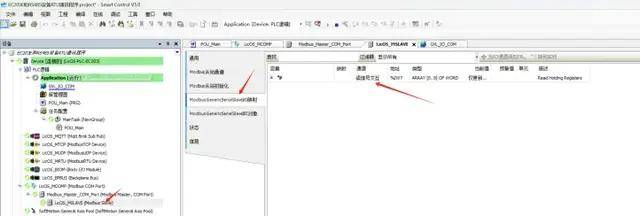

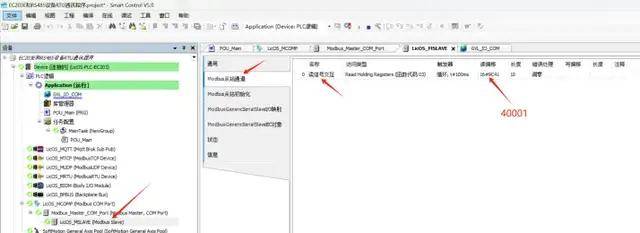

图 14 EC203E MODBUS_RTU从站通路配置

图 15 EC203E MODBUS_RTU从站通路配置

图 16 EC203E MODBUS_RTU从站通路配置
按图17、18示意IND400传感器配置MODBUS_RTU通讯启用。

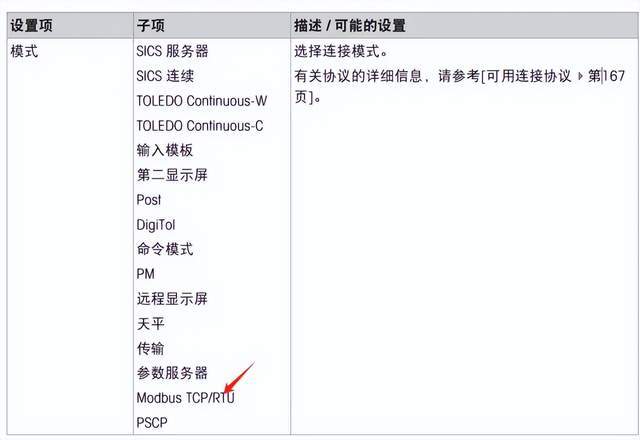

图 17 IND400传感器设置MODBUS_RTU通讯启用

图 18 IND400传感器设置MODBUS_RTU通讯启用
正常下载法式至EC203后在线登录。如图19所示称沉读值会同步更新,MODBUS RTU通讯正常成立实现。

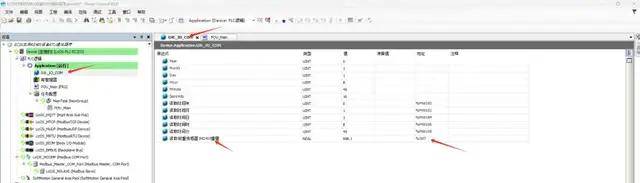

图 19 IND400和EC203 MODBUS_RTU通讯正常
本教程从接线、组态到法式调试齐全覆盖了 LicOS PLC/PAC 与 RS485 设备进行 Modbus RTU 通讯的关键步骤。主题重点蕴含:通讯参数必须齐全一致、串口选择正确、通路地址与传感器寄放器维持对应、通过变量监控验证通讯质量。
正确执行这些配置后,即可在 PLC 与现场设备间成立起不变、高效的数据衔接,为后续的自动化节造逻辑提供靠得住的数据支持。
