实操指南|Smart Control基于LicOS PLC/PAC的跟踪采样职能的使用教程

分类:沉点产品
起源:suncitygroup太阳集团科技
颁布功夫:2025-07-22
浏览:2526

在PLC/PAC项主张现场调试中,速度、地位、状态字等关键变量往往“一闪而过”,肉眼难以捉拿。suncitygroup太阳集团科技Smart Control 集成在LicOS PLC/PAC中的“跟踪采样(Trace)”职能,能够把这些变量随功夫的齐全变动过程纪录下来,并以文本大局导出,极大处所便了故障定位、机能优化与数据后处置。


suncitygroup太阳集团科技Smart Control


本文将手把手带您实现一次齐全的跟踪采样工作。


1.新建采样跟踪

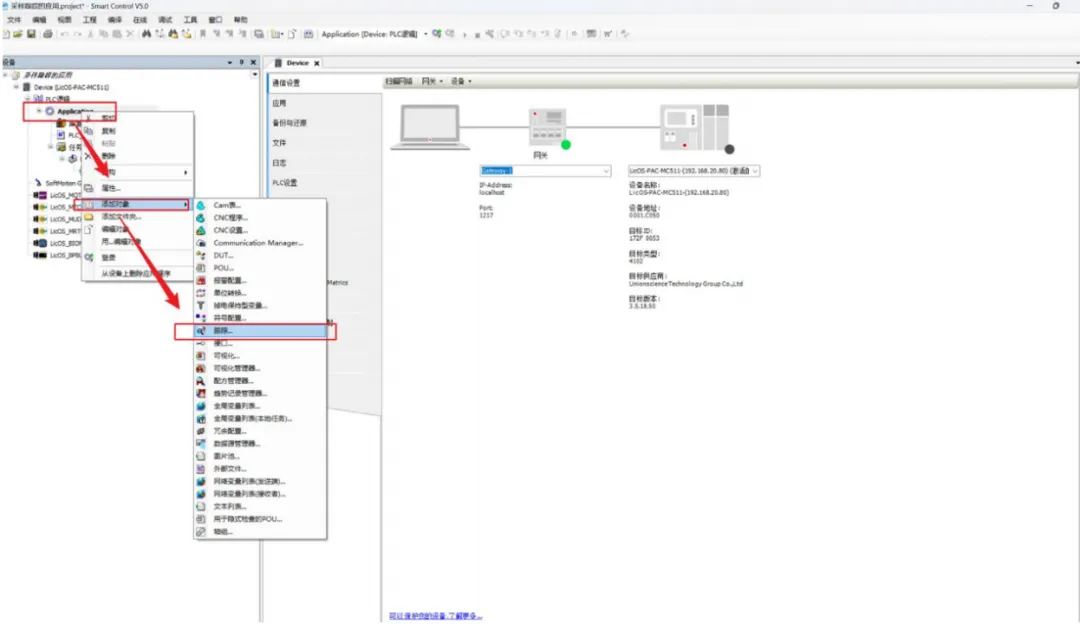

1.鼠标放在利用(Application)点右键打开下拉菜单,在菜单当选中增长对象,并按导向引出的菜单找到“Trace”并按鼠标左键确认,如下图所示。


新建跟踪配置


2.确认跟踪后,会弹出如下对话框,在如下对话框中,填写跟踪的名称,好比“Trace”,如下图所示,而后选择跟踪纪录的工作,点击“增长”确认新建跟踪配置文件。


增长跟踪变量


点击增长后会新增下图所示,跟踪窗口

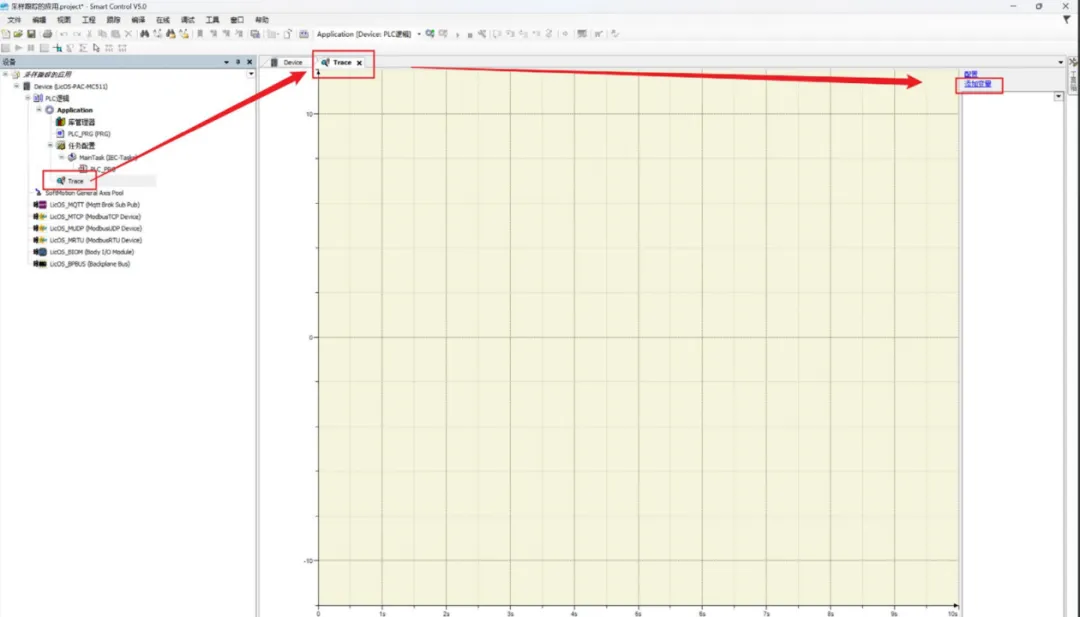

跟踪窗口


3.配置要纪录的变量,打开跟踪配置窗口后,选择“增长变量”能够进行跟踪变量的增长,将如下图所示。


增长跟踪变量


弹出输入副手后,在其当选择要监控的变量,设置实现后点击确定。


输入副手

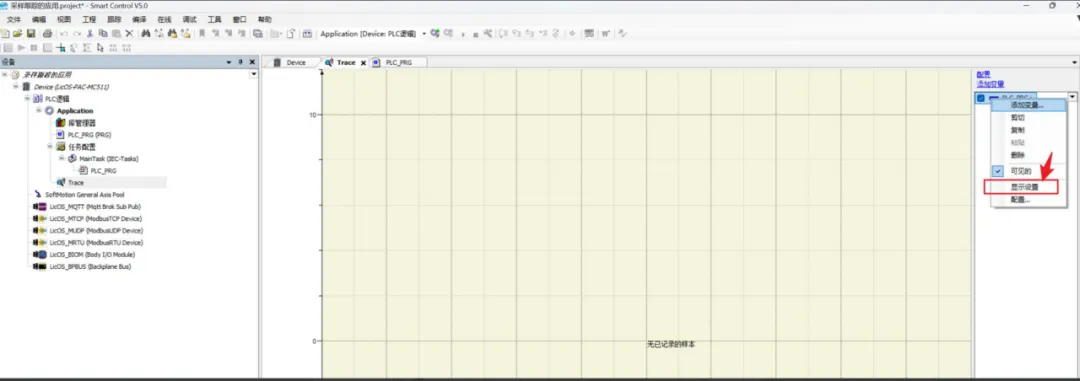

下图点击“显示”,能编纂曲线的X轴和Y轴的长度和网络。


显示配置


能够对跟踪进行高级设定,其中能够设定曲线的刷新率和采样缓冲区的大幼。

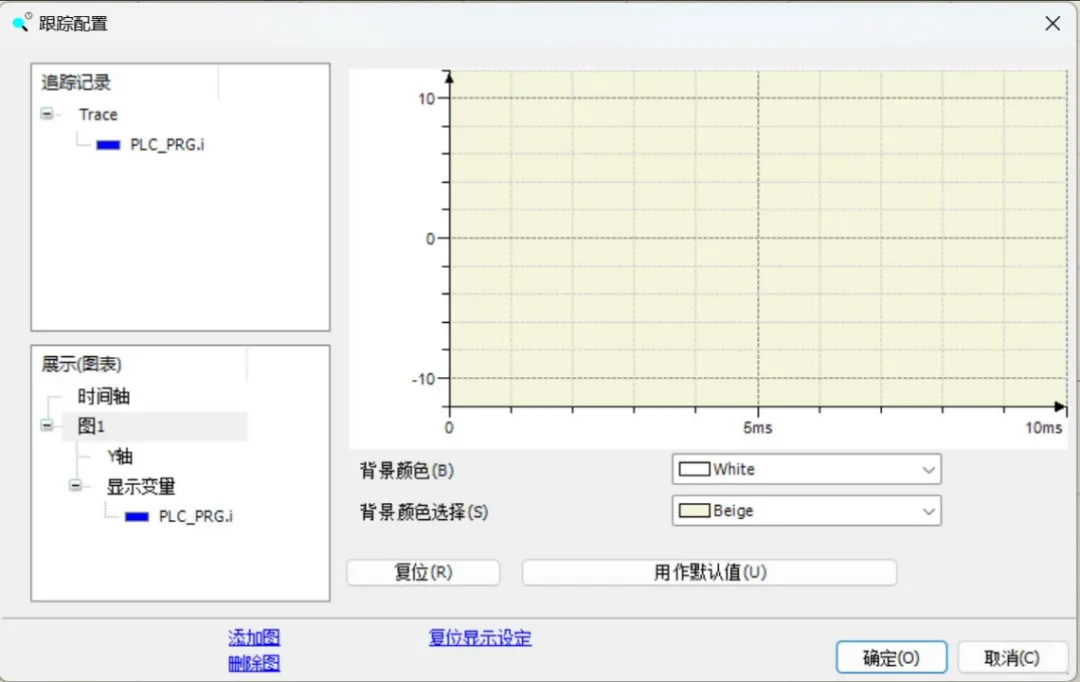

设置跟踪显示配置1

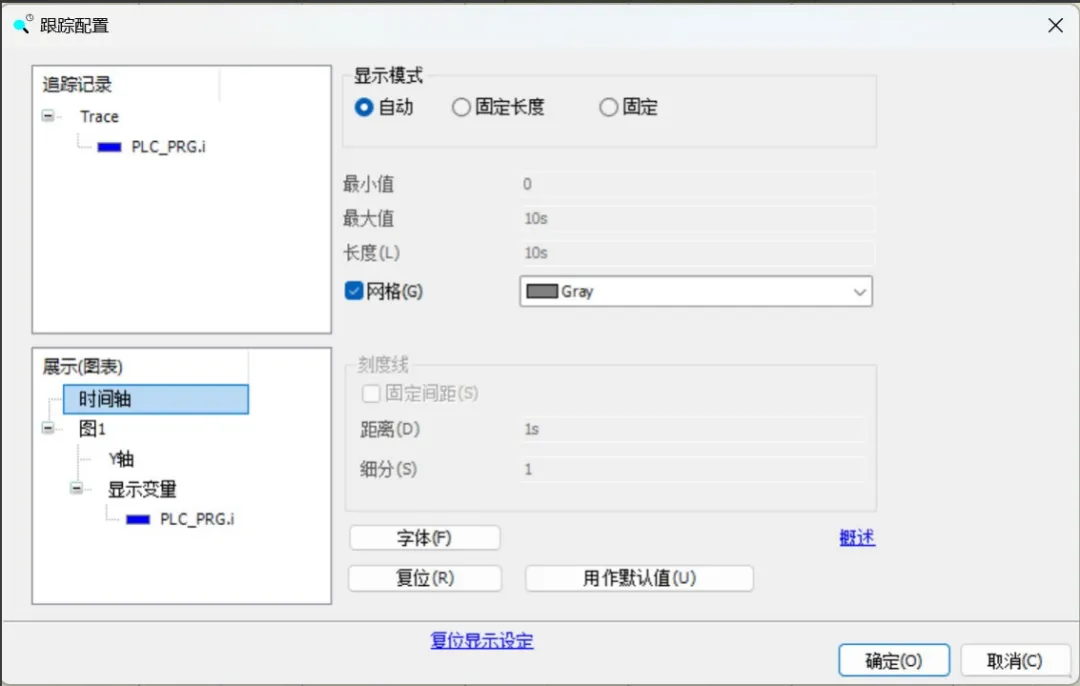

设置跟踪显示配置2

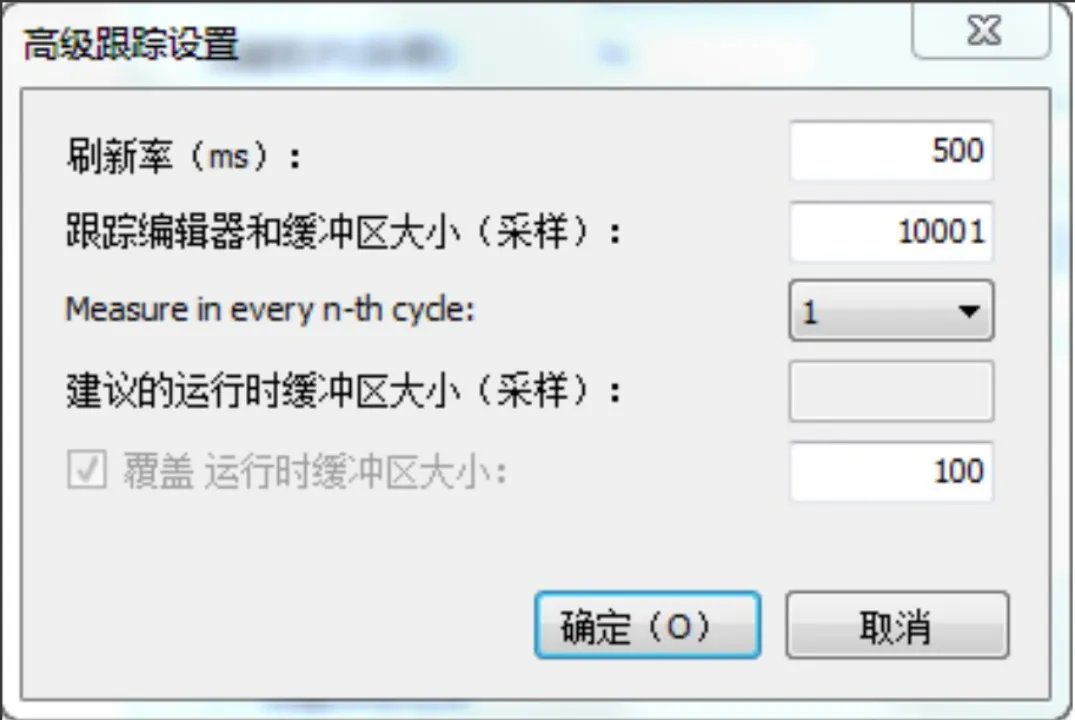

跟踪高级配置


2.触发纪录


在跟踪配置表中能够填写触发变量。


跟踪配置纪录设置


各配置项目界说如下:触发变量:该职能是可选的,他与其他一些前提共同决定了跟踪的功夫领域。该变量可所以一个布尔变量、一个表白式或一个仿照变量,也能够输入枚举变量或属性变量。当该变量满足了界说的值。该值凭据“触发边缘”类型来决定,跟踪将在采样一段功夫后终场。


该采样功夫段由“地位”的百分比来决定。也就是说一旦触发变量变为真或满足某一特定值,跟踪 将持续一段界说好的周期。


触发沿:

无:无触发。

正向:布尔型触发变量的上升沿,或仿照触发变量增大至“触发水平”值时触发。

负向:布尔型触发变量的降落沿,或仿照触发变量削减至“触发水平”值时触发。

后触发(P)(采样):触发事务产生后,要纪录跟踪变量的丈量值百分比。例如,若是在这里输入25,则当触发事务产生时,其之前显示的是丈量值的 25% 的数据,其之后显示的是丈量值的75% 的数据,而后跟踪终止。若是但愿已产生触发事务,就起头跟踪,则必要填入100。

触发水平:当使用仿照量作为触发变量,在此处界说该变量为几多时产生触发事务D芄恢苯邮淙胍桓鍪,或用变量界说该数值。默认值为空。


工作:在可用的工作列表中进行选择,该工作被执行后从中读取出跟踪变量的值。


纪录前提:此处可输入一个布尔变量、一个数值或一个布尔表白式。如该前提为真,则启动跟踪采样。若此处没有任何输入,则鄙人载跟踪配置并且利用起头运行后,立即起头跟踪纪录。


注解:在此输入有关当前纪录的注解文本。


3.数据保留

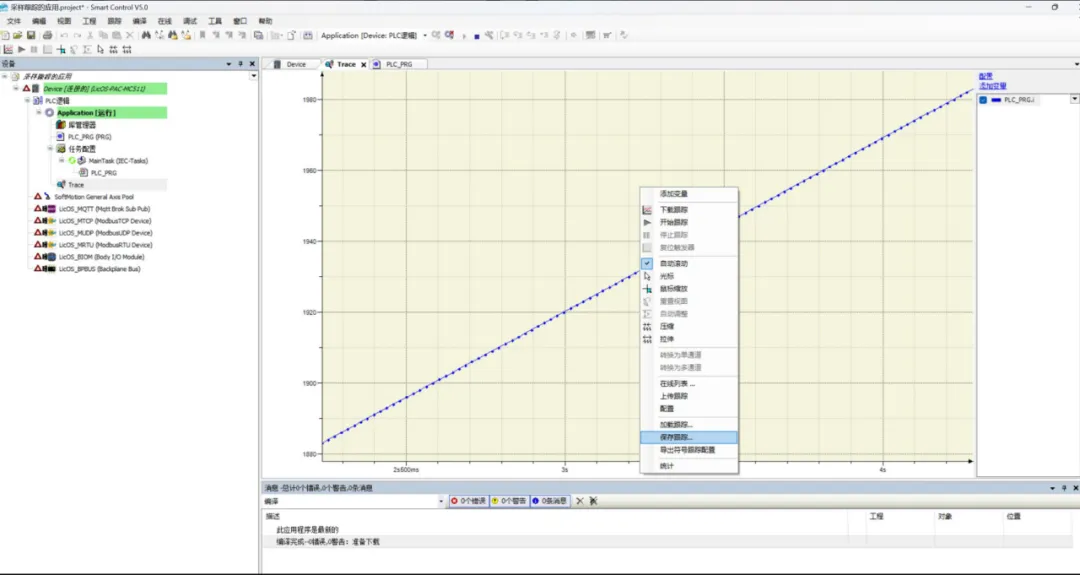

数据采集完后,选择“保留跟踪”选项对数据进行本地保留,方便今后对数据进行分析。


保留跟踪


保留的体式可以为“trace”或“txt”或“.csv”后缀。如“图 增长光标监控汗青数据”所示,是将文件保留为“.csv”文档使用MicroSoft Exce打开,在xcel中做一些数据的分列宰割,既能够看到如下图中的成效。保留的数据的配有功夫戳、变量名及具体数据。


保留跟踪


通过增长光标能够最多追加2条监控轴查看跟踪变量的汗青数据做比力分析。


保留跟踪


Smart Control基于LicOS PLC/PAC的跟踪采样职能为工业自动化调试和诊断提供了壮大的支持。通过本教程的步骤,用户能够轻松配置跟踪工作、设置触发前提,并高效分析数据。这一职能不仅提升了调试效能,还为系统优化和故障排查提供了靠得住的数据凭据。


如需进一步援手,请联系suncitygroup太阳集团。

- END -
