在工业自动化系统中，Modbus和谈作为最经典的现场通讯尺度之一，凭借结构清澈、兼容性强的特点，宽泛利用于节造器、传感器及监控系统之间的数据交互 。本文将简要注明suncitygroup太阳集团科技LicOS PLC/PAC在作为Modbus服务器时的地址结构与通讯机造，援手开发者和集成商急剧理解与部署系统 。
根基职能与意思
在LicOS PLC/PAC中，Modbus地址的作用重要体此刻以下四个方面：
数据标识与定位
每个地址对应PLC内部的特定数据区域，如线圈、输入寄放器、维持寄放器等 。通过地址，客户端能够正确接见或批改指标数据 。
数据交互与通讯
客户端通过读写特定地址实现与PLC的实时通讯，实现数据采集与节造号令的下发 。
设备互联与兼容
清澈的地址规定使LicOS设备能与其他支持Modbus和谈的系统实现无缝互联 。
系统配置与守护方便
明确的地址映射可降低系统调试与后期守护的复杂度，提高项目执行效能 。
Modbus通讯体式有三种，这是凭据物理层/传输层而做的适配 。凭据TCP等传输层和谈的特点，Modbus摇身一变，就成为了ModbusTCP，使用RS485、RS232等串行物理层和谈，Modbus就形成了ModbusRTU和ModbusASCII 。
本教程基于以下开发前提：
软件：
Smart Control V5.0、Modbus Toolkit 5、SCOMM
网络拓扑：
Modbus TCP
Modbus TCP和谈的数据体式由三部门组成：MBAP + 职能码 + 数据 。
其中 MBAP 含四个字段：事务标识符、和谈标识符、长度、单元标识符 。
事务标识符（2字节）：暗示数据序号，每发送一次数据可自增或维持不变；
和谈标识符（2字节）：固定为00；
长度（2字节）：暗示后续数据的长度；
单元标识符：相当于串行从机地址 。

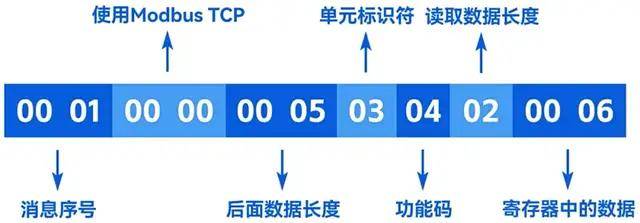

示例：从机返回数据 0001 0000 0005 03 04 02 0006
其中 0001 为新闻序号，0000 暗示Modbus TCP和谈，0005 为后续数据长度，03 为单元标识符，04 为职能码，02 暗示数据长度为2字节，0006 为寄放器数据 。
1. 报文头MBAP
MBAP为报文头，长度为7字节，组成如下：

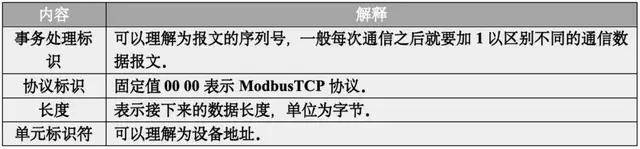

报文体式
报文体式诠释
从机返回响应数据：
从机返回响应数据结构图
2. 帧结构PDU
帧结构PDU由职能码+数据组成 。职能码为1字节，数据长度不定，由具体职能决定 。
职能码
Modbus的操作对象有四种：线圈、离散输入、维持寄放器、输入寄放器 。
职能码诠释

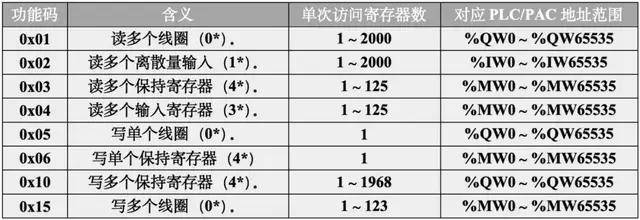

凭据对象的分歧，Modbus的职能码有：
职能码类型
3. 服务器配置
PLC/PAC作为ModbusTCP服务器，有以下几个参数，如下图所示：

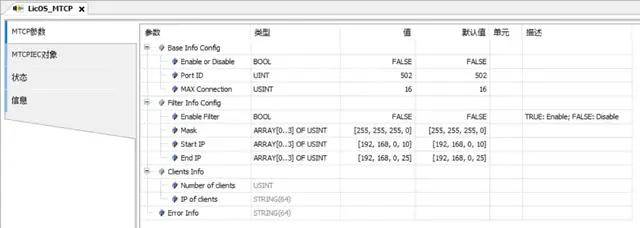

ModbusTCP服务器配置
l Base Info Config-根基信息
Enable or Disable：TRUE启用PLC的 ModbusTCP从站职能：FALSE关关PLC的ModbusTCP从站职能 。
Port ID：端标语 。
Max Connection：最大衔接数量 。
l Filter Info Config-过滤信息
Enable Filter：TRUE启用IP过滤职能，FALSE关关IP过滤职能 。
Mask：允许接入的客户端所处网段的子网掩码 。
Start IP：允许接入的客户端所处网段的肇始IP 。
End IP：允许接入的客户端所处网段的实现IP 。
l Clients Info：衔接信息，衔接数量及IP信息
Nummber ofclient：已经接入的客户端数量 。
IP ofclient：当有多个客户端接入时，轮询显示接入客户端的IP、端口信息，显示体式如下图所示 。
接入设备IP信息
4. 0x01：读多个线圈
在从站中读1~2000个陆续线圈状态，ON=1，OFF=0
要求：MBAP 职能码 肇始地址H 肇始地址L 数量H 数量L（共12字节）
响应：MBAP 职能码 数据长度 数据（一个地址的数据为1位）
如：在从站0x01中，读取起头地址为0x0000的线圈数据，读0x0008位
00 02 00 00 00 06 01 01 00 00 00 08
回：数据长度为0x01个字节，数据为0x01，第一个线圈为ON，其余为OFF
00 02 00 00 00 04 01 01 01 01
00000001

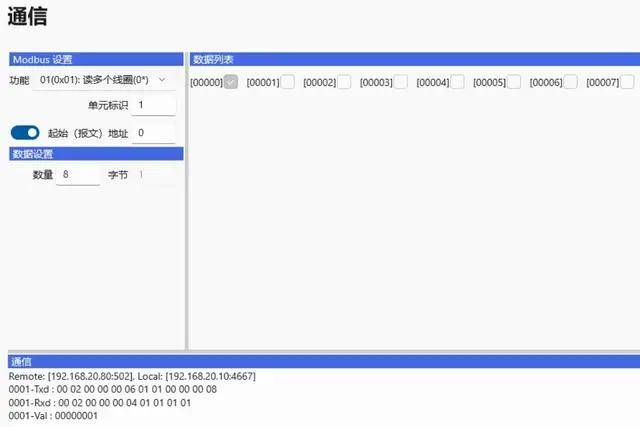

读多个线圈

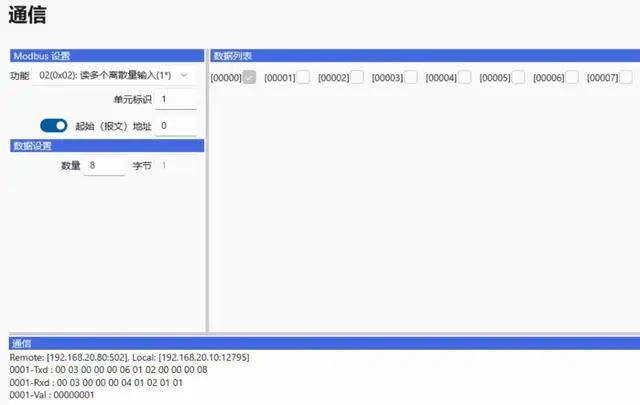

5. 0x02：读多个离散量输入
在从站中读1~2000个陆续的离散量输入状态
要求：MBAP 职能码 肇始地址H 肇始地址L 数量H 数量L（共12字节）
响应：MBAP 职能码 数据长度 数据（长度：9+ceil（数量/8））
如：从地址0x0000起头读0x0008个离散量输入
00 03 00 00 00 06 01 02 00 00 00 08
回：数据长度为0x01个字节，数据为0x01，第一个离散量输入为ON，其余为OFF
00 03 00 00 00 04 01 02 01 01
00000001
读多个离散量输入

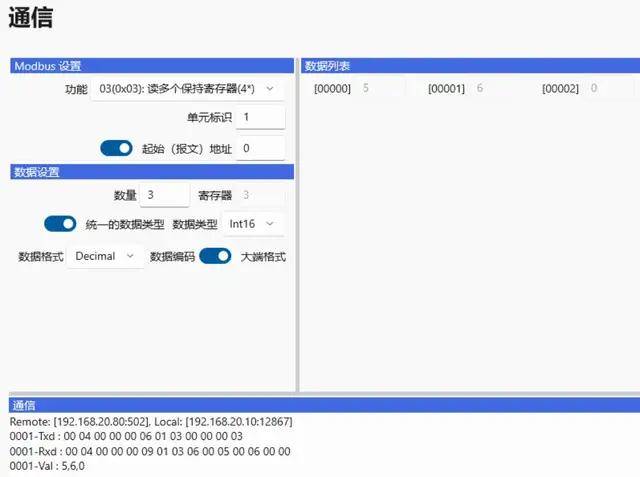

6. 0x03：读多个维持寄放器
在从站中读维持寄放器陆续块的内容
要求：MBAP 职能码 肇始地址H 肇始地址L 寄放器数量H 寄放器数量L（共12字节）
响应：MBAP 职能码 数据长度 寄放器数据(长度：9+寄放器数量×2)
如：肇始地址是0x0000，寄放器数量是 0x0003
00 04 00 00 00 06 01 03 00 00 00 03
回：数据长度为0x06，第一个寄放器的数据为0x05，第二个寄放器的数据为0x06，其余为0x00
00 04 00 00 00 09 01 03 06 00 05 00 06 00 00
5,6,0
读多个维持寄放器
7. 0x04：读多个输入寄放器
在从站中读1~2000个陆续输入寄放器
要求：MBAP职能码 肇始地址H肇始地址L寄放器数量H寄放器数量L（共12字节）
响应：MBAP职能码 数据长度 寄放器数据（长度：9+寄放器数量×2）
如：读肇始地址为0x0000，数量为0x0005的寄放器数据
00 05 00 00 00 06 01 04 00 00 00 05
回：数据长度为0x0A，第一个寄放器的数据为0x0B，第一个寄放器的数据为0x16，其余为0x00
00 05 00 00 00 0D 01 04 0A 00 0B 00 16 00 00 00 00 00 00
11,22,0,0,0

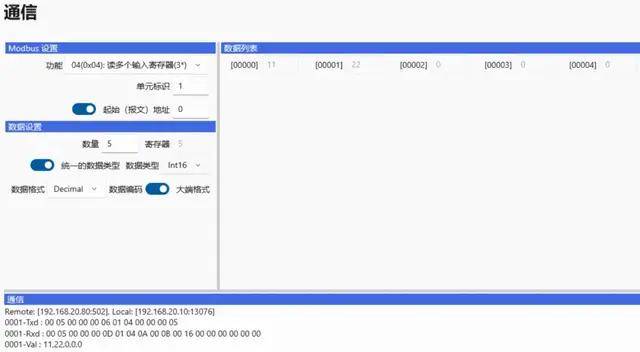

读多个输入寄放器
8. 0x05：写单个线圈
在从站中的一个输出写成ON或OFF
要求：MBAP职能码 输出地址H输出地址L输出值H输出值L（共12字节）
响应：MBAP职能码 输出地址H输出地址L输出值H输出值L（共12字节）
如：将地址为0x0003的线圈设为ON
00 07 00 00 00 06 01 05 00 03 FF 00
回：写入成功
00 07 00 00 00 06 01 05 00 03 FF 00
TRUE

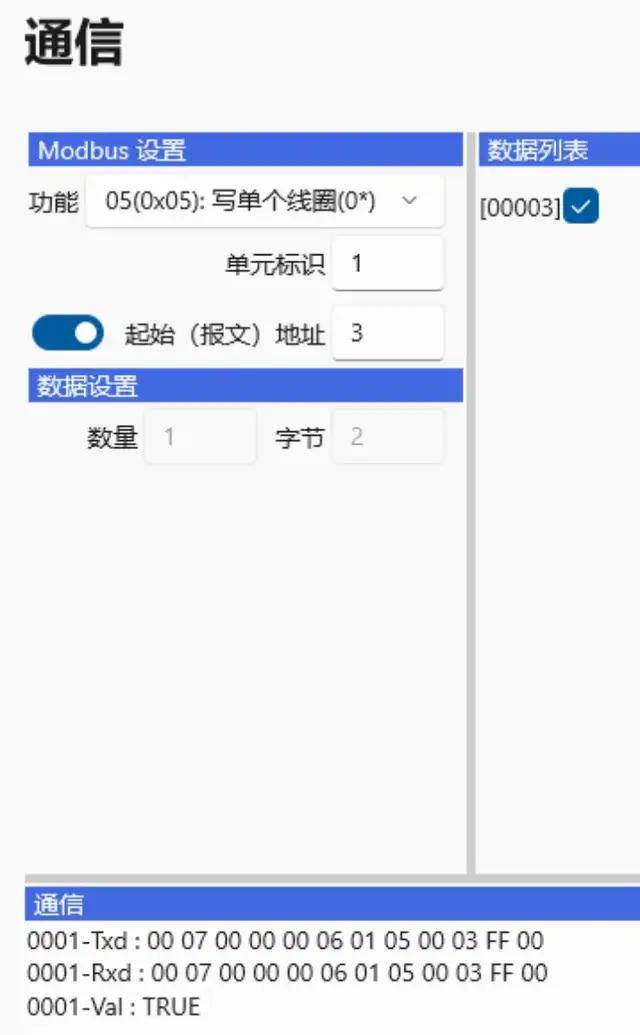

写单个线圈

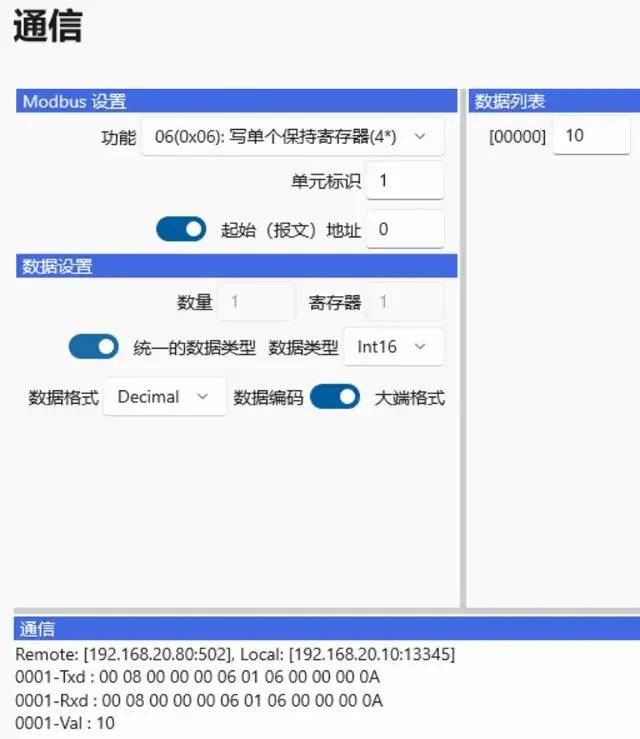

9. 0x06：写单个维持寄放器
在从站中写一个维持寄放器
要求：MBAP职能码寄放器地址H寄放器地址L寄放器值H寄放器值L（共12字节）
响应：MBAP职能码寄放器地址H寄放器地址L寄放器值H寄放器值L（共12字节）
如：向地址是0x0000的寄放器写入数据0x000A
00 08 00 00 00 06 01 06 00 00 00 0A
回：写入成功
00 08 00 00 00 06 01 06 00 00 00 0A
10
写单个维持寄放器

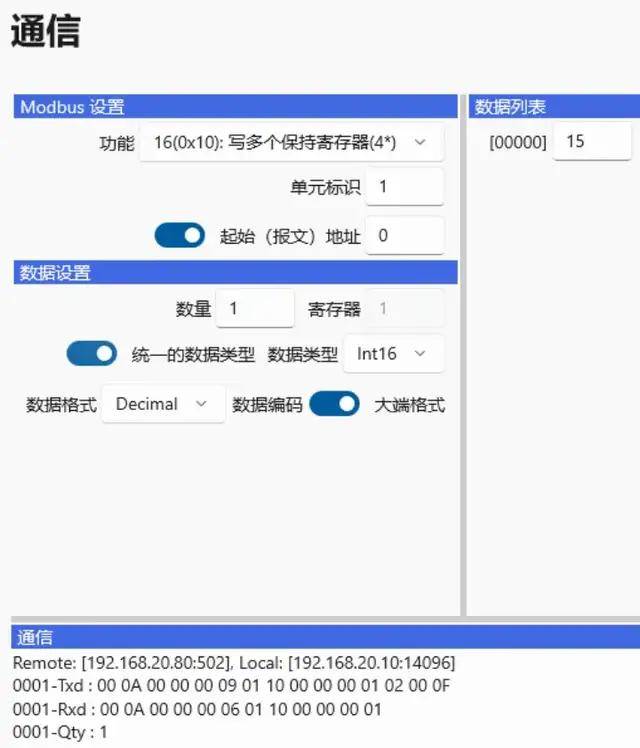

10. 0x10：写多个维持寄放器
在一个远程设备中写陆续寄放器（1~123个寄放器）
要求：MBAP职能码肇始地址H肇始地址L寄放器数量H寄放器数量L字节长度寄放器值（13+寄放器数量×2）
响应：MBAP职能码肇始地址H肇始地址L寄放器数量H寄放器数量L（共12字节）
如：向肇始地址为0x0000，数量为0x0001的寄放器写入数据，数据长度为0x02，数据为0x000F
00 00 00 00 00 09 01 10 00 00 00 01 02 00 0F
回：写入成功
00 00 00 00 00 06 01 10 00 00 00 01
1
写多个维持寄放器
11. 0x0F：写多个线圈
将一个从站中的一个线圈序列的每个线圈都强造为ON或OFF，数据域中置1的位要求相应输出位ON，置0的位要求响应输出为OFF
要求：MBAP职能码肇始地址H肇始地址L输出数量H输出数量L字节长度输出值H输出值L
响应：MBAP职能码肇始地址H肇始地址L输出数量H输出数量L
如：将地址为0x0000、0x0002的线圈设为ON，0x0001的线圈为OFF
00 01 00 00 00 08 01 0F 00 00 00 03 01 05
回：写入成功
00 01 00 00 00 06 01 0F 00 00 00 03
3

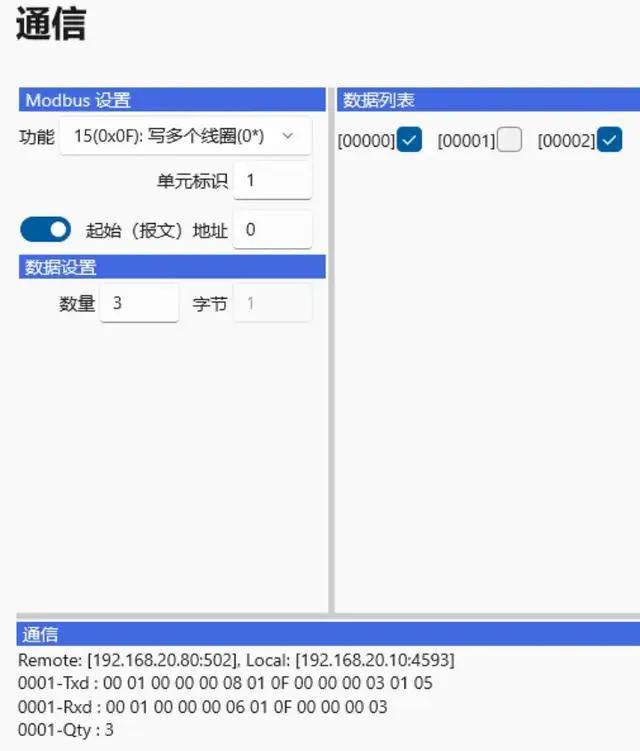

写多个线圈
Modbus RTU
Modbus RTU 数据包通常由 从站地址、职能码、数据和差错校验 组成 。

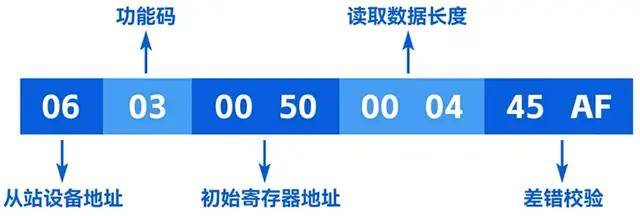

例如，主机发送的数据包为：06 03 00 50 00 04 45 AF 。
其中：
06 为从站地址；
03 为职能码，暗示读取维持寄放器；
0050 为肇始寄放器地址；
0004 暗示读取 4 个字的数据；
45AF 为 CRC 校验码，用于检测数据传输是否犯错 。
1. 帧结构
帧结构 = 地址 + 职能码 + 数据 + 校验
地址：占用一个字节，领域0-255，其中有效领域是1-247，其他有特殊用处，好比255是广播地址(广播地址就是应答所有地址，正常的必要两个设备的地址一样能力进行查问和回复) 。
职能码：占用一个字节，职能码的意思就是，知路这个指令是干啥的，好比能够查问从机的数据，也能够批改数据，所以分歧职能码对应分歧职能 。
数据：凭据职能码分歧，有分歧结构，在后续的事俘中有注明 。
校验：为了保障数据不谬误，增长这个，而后再把前面的数据进行推算看数据是否一致，若是一致，就注明这帧数据是正确的，再回复；若是不一样，注明这个数据在传输的时辰出了问题，数据不合的，所以就抛弃了 。
主机查问数据：

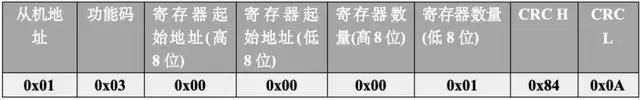

主机查问数据结构图
2. 职能码
凭据对象的分歧，Modbus的职能码有：
职能码类型
凭据对象的分歧，Modbus的职能码有：
职能码类型
3. 服务器配置

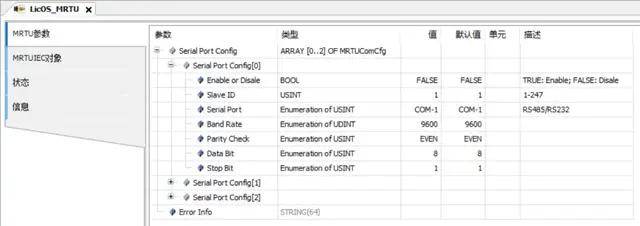

PLC/PAC作为ModbusRTU服务器，有以下几个参数，如下图所示：
ModbusRTU服务器参数
根基配置
是否启用：值为TRUE暗示ModbusRTU通路开启；值为FALSE暗示ModbusRTU通路关关，默认值为FALSE 。
从站地址：PLC/PAC作为ModbusRTU从站时的地址编号，取值领域为1-247 。
串口配置
COM端口：PLC/PAC作为ModbusRTU从站时的通讯端口，默认值为1，取值领域为1-4，别离对应CPU单元的串标语为1-4的串口，各串口的管脚界说请参阅《PLC/PAC可编程逻辑节造器硬件手册》 。
波特率：ModbusRTU通讯时的传输速度，取值领域为1200-115200bps，建议使用9600bps，默认值也为9600bps 。
奇偶校验：ModbusRTU通讯时的数据校验方式，支吃戽校验（ODD）、偶校验（EVEN）、无校验（NONE）三种数据校验步骤，默以为偶校验EVEN 。
数据位：ModbusRTU通讯时的数据位长度，支持5、6、7、8位数据长度，默以为8位数据位 。
终场位：ModbusRTU通讯时的终场位长度，支持1、2位终场位长度，默以为1位终场位长度 。
4. 0x01：读多个线圈
作用：读从机线圈寄放器，位操作，可读单个或多个；
发送指令：从机地址：0x01，寄放器起头地址：0x0000，共读取8个线圈 。发送号令如下：
TX：01 01 00 00 00 08 3D CC
响应：返回数据每一位的对应的线圈状态，1暗示ON，0暗示OFF；
RX：01 01 01 07 10 4A
5. 0x02：读多个离散输入
读从机离散输入寄放器，位操作，可读单个或多个；
发送指令：从机地址：0x01，寄放器起头地址：0x0000，共读取8个输入 。发送号令如下：
TX：01 02 00 00 00 08 79 CC
响应：返回数据每一位的对应输入的状态，1暗示ON，0暗示OFF；
RX：01 02 01 10 A0 44
6. 0x03：读多个维持寄放器
作用：读从机维持寄放器，字节操作，可读单个或多个；
发送指令：从机地址：0x01，寄放器起头地址：0x0000，共读取1个寄放器 。发送号令如下：
TX：01 03 00 00 00 01 84 0A
响应：返回数据 。
RX：01 03 02 00 0F F8 40
7. 0x04：读多个输入寄放器
作用：读从机输入寄放器，字节操作，可读单个或多个；
发送指令：从机地址：0x01，寄放器起头地址：0x0000，共读取1个寄放器 。发送号令如下：
TX：01 04 00 00 00 01 31 CA
响应：返回数据 。
RX：01 04 02 00 0F F9 34
8. 0x05：写单个线圈
作用：写单个线圈，位操作，只能写一个，写0xFF00暗示线圈为ON，写0x0000暗示线圈为OFF；
发送指令：从机地址：0x01，设置线圈0x0000为ON 。发送号令如下：
TX：01 05 00 00 FF 00 8C 3A
响应：同发送数据 。
9. 0x06：写单个维持寄放器
作用：写单个维持寄放器，字节操作，只能写一个；
发送指令：从机地址：0x01，设置线圈0x0000为0x2193 。发送号令如下：
TX：01 06 00 00 21 93 D1 F7
响应：同发送数据 。
10. 0x10：写多个维持寄放器
作用：写多个维持寄放器，字节操作，可写多个；
发送指令：从机地址：0x01，寄放器地址0x0000，写2个寄放器4个字节数据 。发送号令如下：
TX：01 10 00 00 00 02 04 00 08 00 09 B2 6B
响应：返回数据 。
RX：01 10 00 00 00 02 41 C8
LicOS PLC/PAC作为Modbus服务器，具备齐全的Modbus TCP与RTU通讯能力 。其地址映射清澈，职能码覆盖全面，支持工业现场常见的数据读写需要 。
在现实部署时，建议结合具体网络环境与设备机能，合理配置衔接数、串口参数及IP过滤战术，以保险通讯的实时性与安全性 。
