在工业现场,有大量设备依赖 RS-485等传统串行通讯方式运行。但随着系统规模扩大、布线距离拉长、设备必要统一纳入网络平台治理,仅靠物理串口往往左支右绌——串口数量不及、布线距离受限、跨网段接见难题。因而,越来越多企业但愿让“串口设备具备网络能力”,无需更换硬件,也无需复杂刷新。
串口网络透传正是LicOS PLC/PAC 提供的一项高效解决规划。其主题作用是:把串口数据“原封不动”地通过PLC的以太网口转发出去,让上位机、SCADA或服务器像接见网络设备一样接见正本只有串口的仪表或传感器。
使用场景注明
硬件
LicOS-PLC-EC412 节造器
RS-485 温湿度传感器
开关电源 LRS-75-24
一台PC电脑
软件
Smart Control V5.0(工程配置)
Modbus Toolkit V4.2.2(Modbus工具)

图 1 网络拓扑
传感器与PLC的通讯设置
这一步的作用是测试PLC通过串口是否成功读取485设备的数据,以下是具体操作步骤。
Smart Control 工程中增长RS-485硬件组态

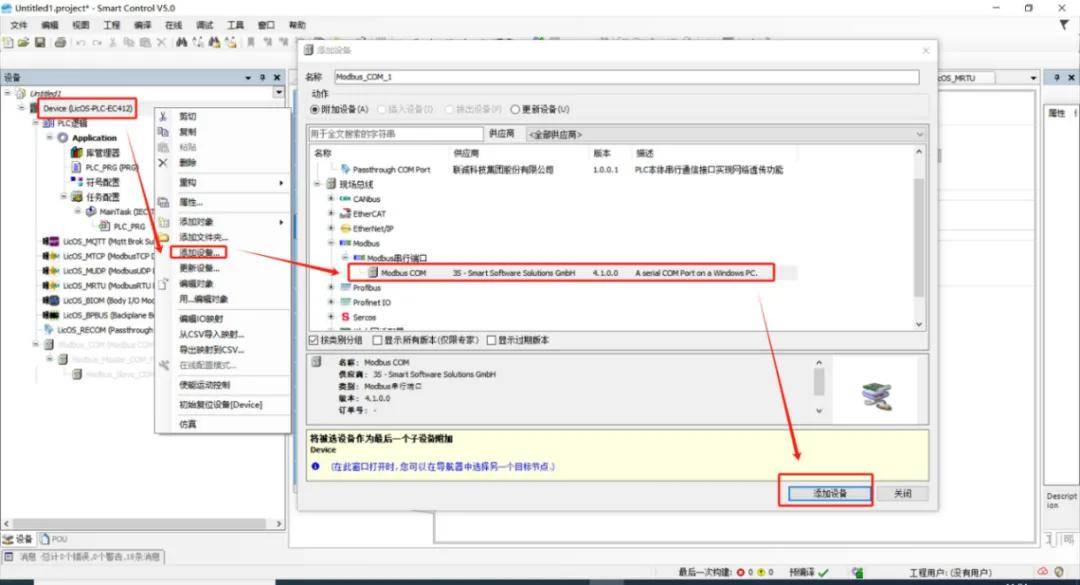

1.选中LicOS-PLC-EC412右键-增长设备-Modbus-Modbus串行端口-Modbus COM-增长设备。

图2 增长串行端口
2.选中Modbus_COM 右键-增长设备-Modbus-Modbus串行主站-Modbus Master,COM Port-增长设备

图3 增长主站

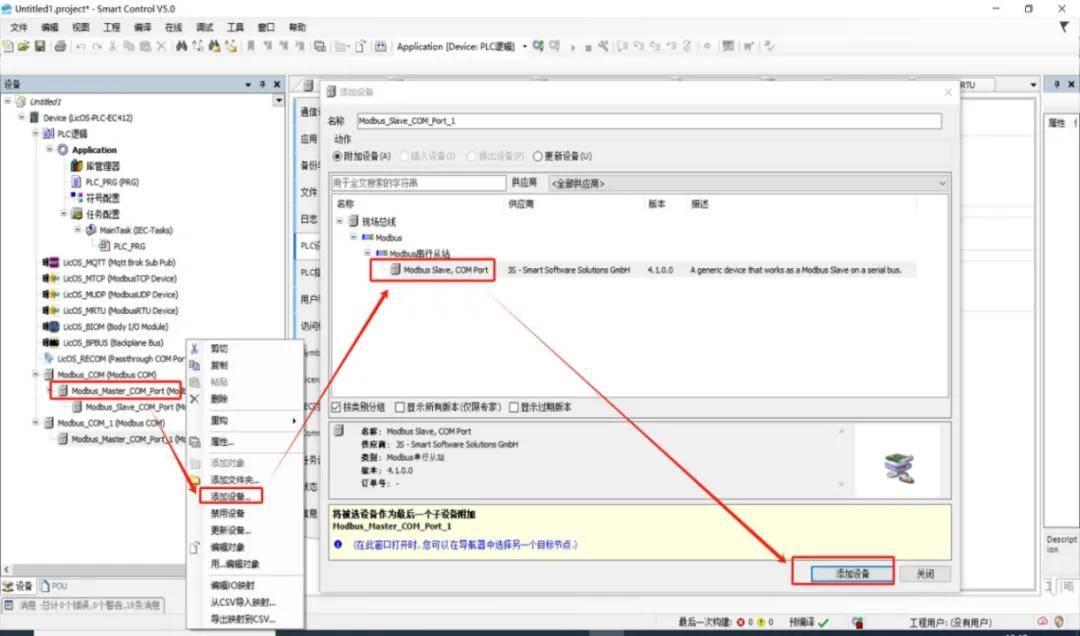

3. 选中Modbus_Master_COM_Port右键-增长设备-Modbus-Modbus串行从站-Modbus Slave,COM Port-增长设备。

图4 增长从站

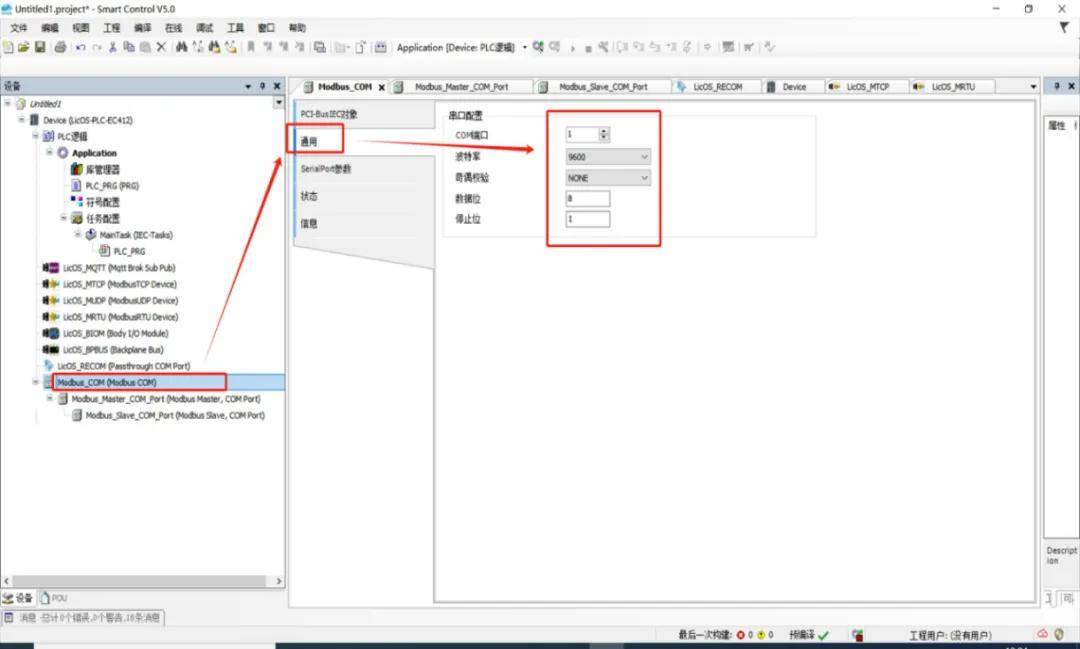

4. 双击Modbus_COM -通用-串口配置,填写表部485设备接的plc对应端口,本案例中使用的第一个com端口。把稳这里波特率、奇偶效验、数据位、终场位要和表部使用的485设备一致。

图5 串口配置

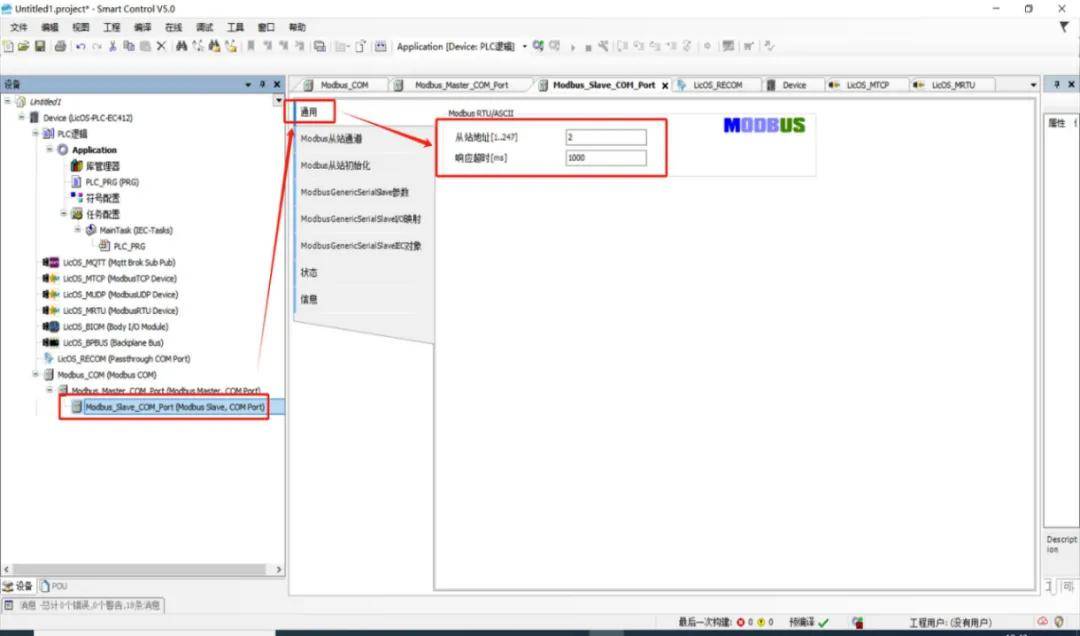

5. 双击左侧的 Modbus_Slave_COM_Port,通用中配置485从站地址,这里使用的是从站地址是2号,响应功夫1000ms。

图6 从站地址配置

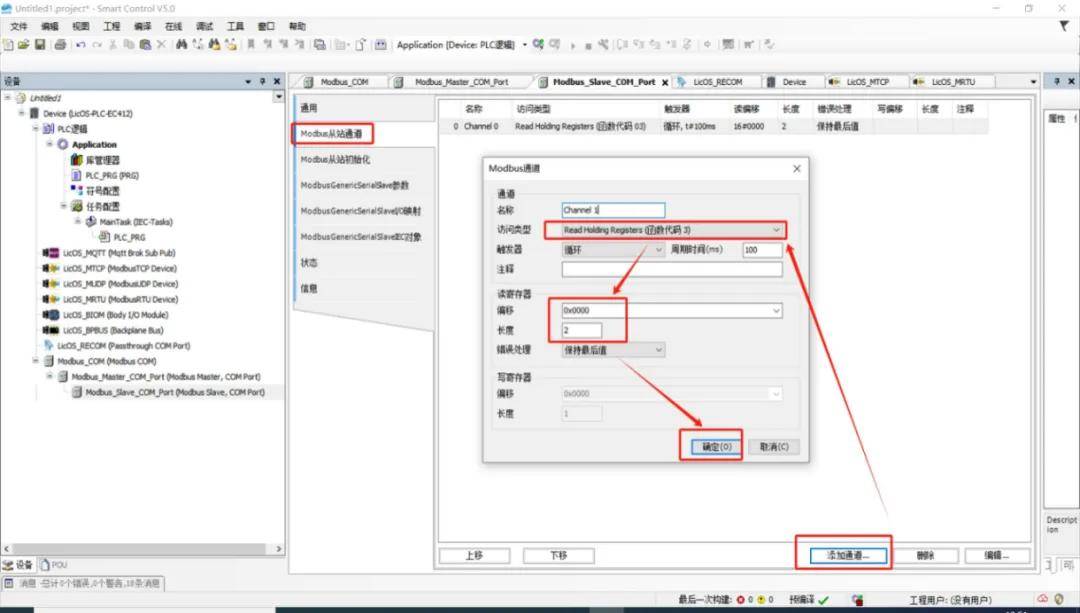

6. 点击Modbus从站通路,增长通路,选择接见类型(03只读),设置寄放器的偏移位和长度,本案例表部传感器设备数据类型长度位2字节,确定后通路增长成功。

图7 增长数据通路
7. Modbus RTU 主站支持的 Modbus 职能码如下表所示.

图8 Modbus职能码

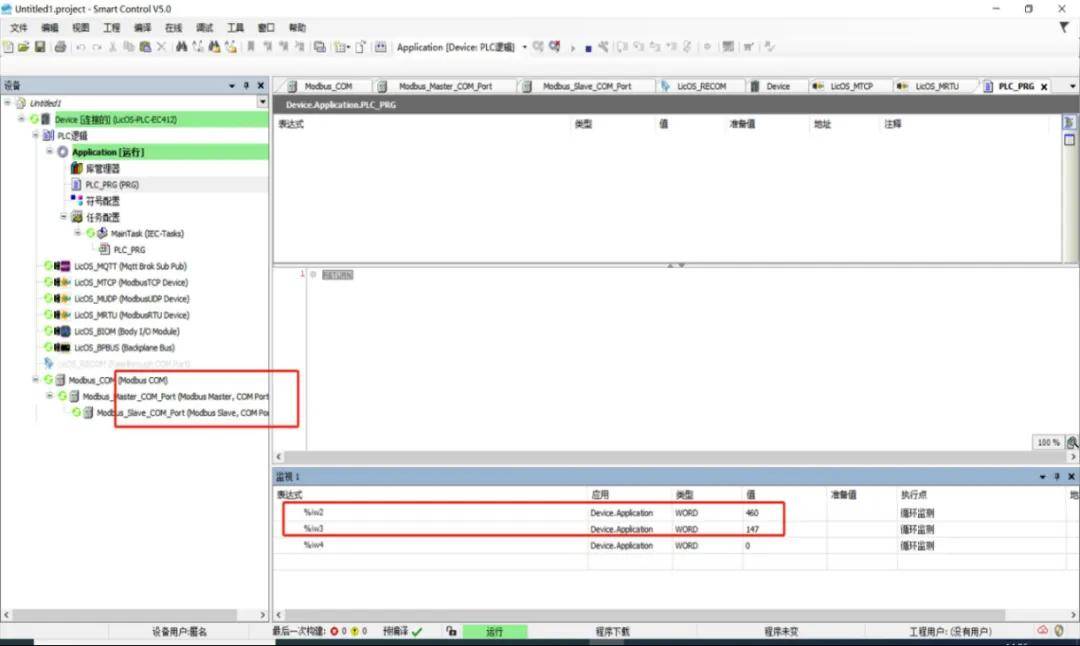

9. 登录并运行法式后,若是各个节点和衔接运行成功,三个节点前城市显示绿色的幼图标;若是出现感叹号,注明节点有诊断信息报警;若是出现红色三角形图标,注明节点谬误。

图9 在线检测
增长串口网络透传设备组态

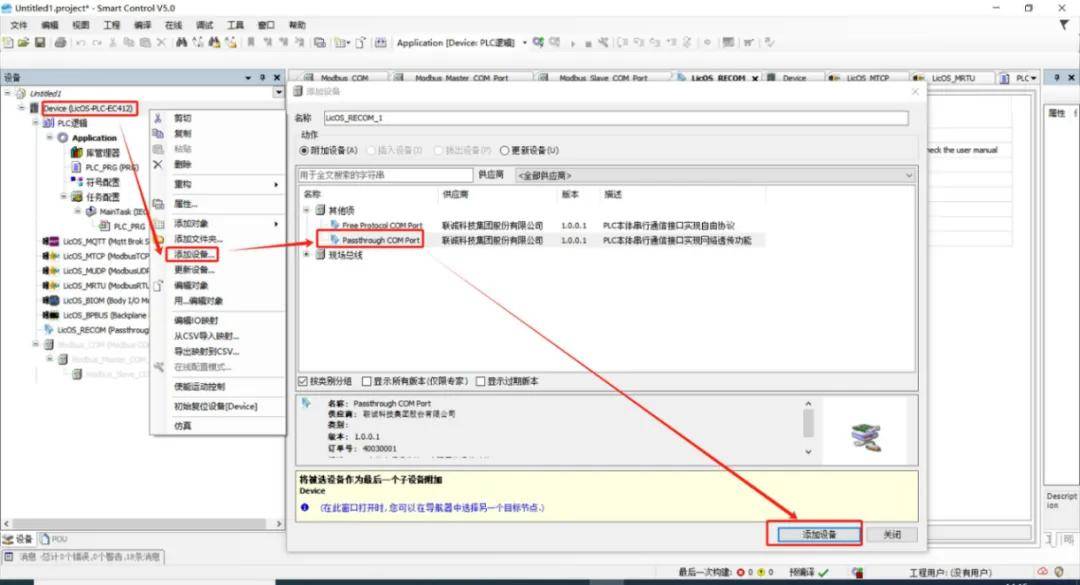

1. 在Smart Control中,右键LicOS-PLC-EC412,增长设备,在弹出的对话框当选择其他项中的Passthrough COM Port,点击增长设备。

图10 增长串口透传
2. 双击左侧的LicOS_RECOM,COM参数中波特率、奇偶效验、数据位、终场位都要和前面的配置维持一致,出格把稳端标语,这里的端标语为23000。

图11 串口透传配置

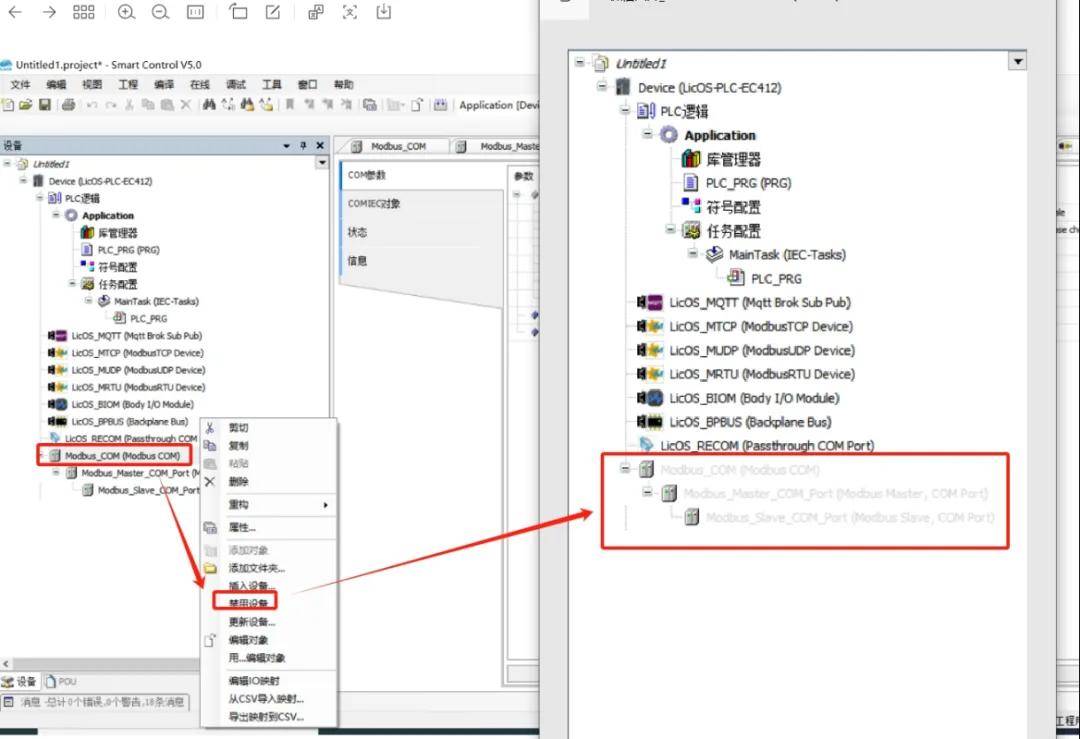

3. 右键Modbus_COM,在弹出的对话框当选择禁用设备,禁用成功,则图标会造成灰色,如下图所示。禁用的主张是第三方设备通过plc的网口,直接接见485设备。

图12 禁用 Modbus_COM
使用Modbus Toolkit软件透传
1. 打开Modbus TooLkit 软件,衔接方式选择TCP/IP,和谈选择Modbus_RTU,配置远程ip地址及串口透传端标语,PLC使用的是IP地址为192.168.20.80,端标语为23000。

图13 Modbus TooLkit 软件配置

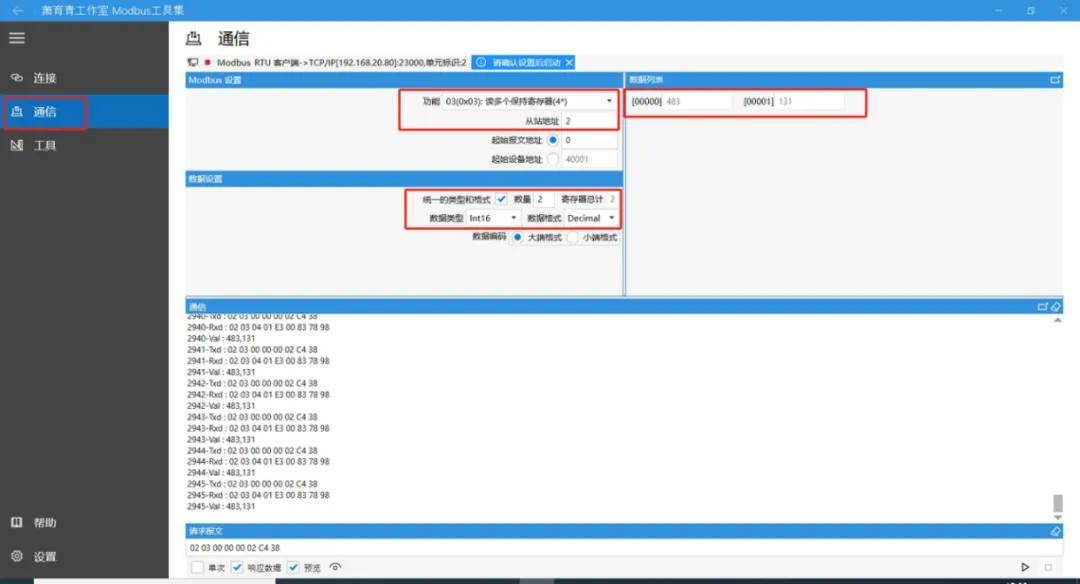

2.点击左侧的通讯,选择职能03和从站地址2,与485设备一致,凭据传感器的类型,数量为2位,注明有两个数据传回。

图14 Modbus TooLkit 通讯配置

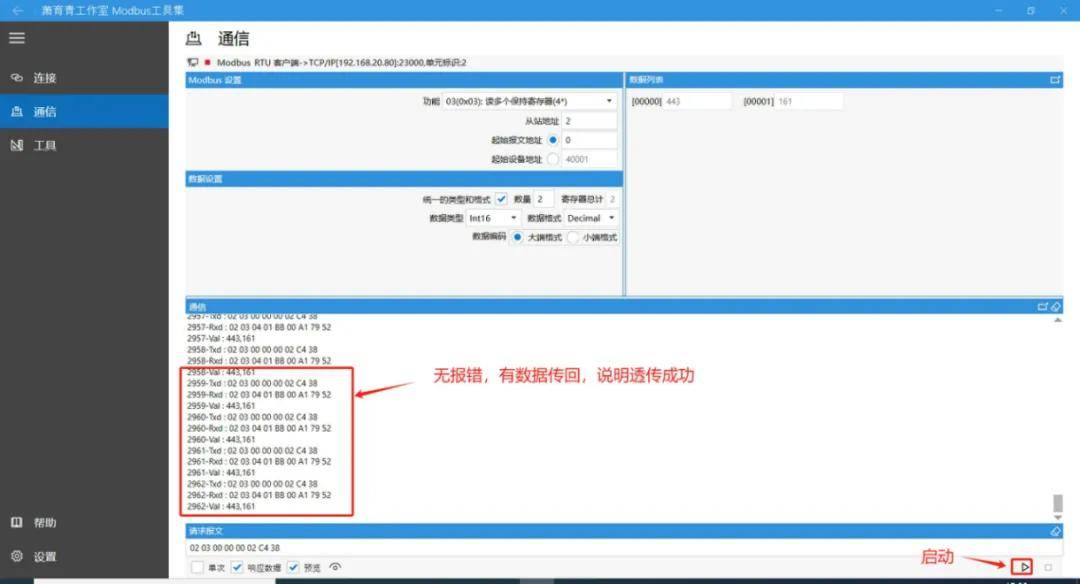

3. 点击右下角的启动,通讯区域没有报错,并罕见据传回,则通过PLC网口透传串口成功。

图15 Modbus TooLkit 数据读取
LicOS PLC/PAC 的串口网络透传,让传统 485 设备无需刷新即可具备网络接见能力。通过单一的三步——确认串口通讯、启用透传端口、上位机远程测试,即可实现从“串口”到“以太网”的急剧升级。
它的价值在于:削减布线、削减中央设备、削减调试工作量,同时提升系统兼容性与扩大能力。对必要集中采集、远程监控或进行旧设备数字化刷新的场景来说,这是一项极度高效、实用的职能。
把握透传配置,也就把握了让串口设备更轻松进入现代工业网络的步骤。
