在现代工业自动化系统中,高机能节造器与直观人机界面(HMI)的深度协同是确保系统不变运行的关键 。suncitygroup太阳集团科技推出的 LicOS 系列 PLC/PAC,凭借其盛开的架构和壮大的和谈兼容性,可能与全球主流的 Pro-face 触摸屏实现无缝对接 。
本文将深刻探求若何利用 Smart Control V5.0 编程环境与 GP-Pro EX 4.09 SP2 组态软件,通过 Modbus TCP 尺度和谈及 CODESYS 标签通讯 两种主题方式,构建 LicOS PLC 与 Pro-face HMI 之间高效、靠得住的数据互换通路 。无论是在对实时性要求极高的逻辑节造场景,还是在变量繁芜的大型监控系统中,本教程所提供的技术蹊径都将为工程师提供清澈的落地领导 。
使用场景注明
本教程基于以下设备与软件环境进行验证:
PLC/PAC:LicOS-PLC-EC412
HMI:Pro-face,GP-4502WW
配置软件:Smart Control V5.0、GP-Pro EX 4.09 SP2
网络设备:通常4口互换机

网络拓扑
Modbus TCP 和谈通讯
具备网口的 HMI 与支持 Mobus TCP 和谈的PLC进行以太网通讯。使用网线直连 HMI的网口和支持 Modbus TCP 和谈的设备的网口,或通过互换机衔接两者。本案例使用的HMI只有一个以太网口,为了方便HMI、PLC法式下载,因而选取互换机衔接。
一. 配置HMI

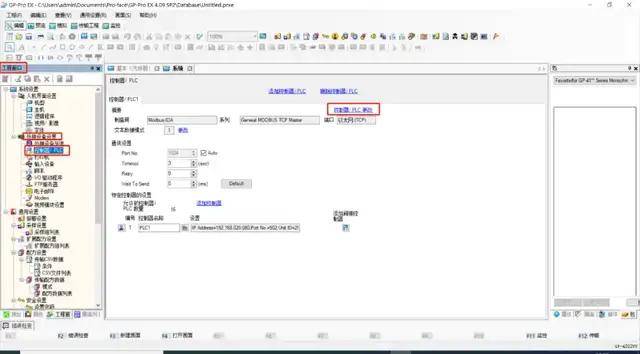

1. 运行 GP-Pro EX 4.09 SP2 软件,在工程窗口选择表接设备设置中的节造器/PLC选项,找到右侧的节造器/PLC更改选项,如下图所示

节造器选择

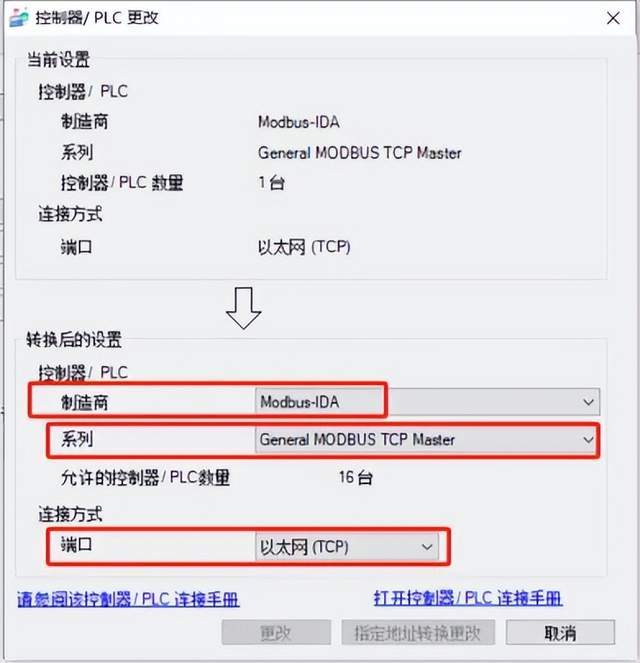

2. 在弹出的对话框中设置Modbus的节造方式,造作商,系列,端口如下图所示:

节造器更改

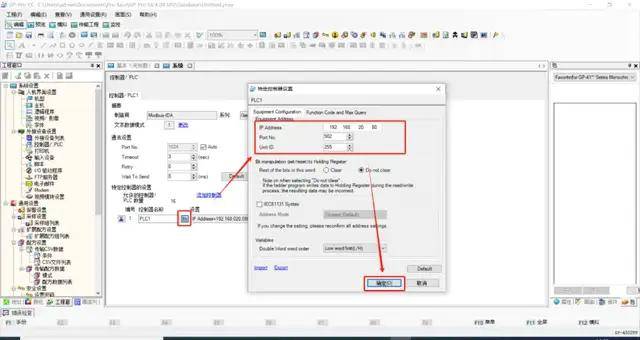

3. 点击左边圈红按钮,在弹出的对话框中遵循下图编纂有关参数,点击确认。凭据PLC的地址,使PC电脑、PLC、HMI都处于统一个网段。本文使用PLC的默认IP地址为192.168.20.80。

配置PLC IP地址

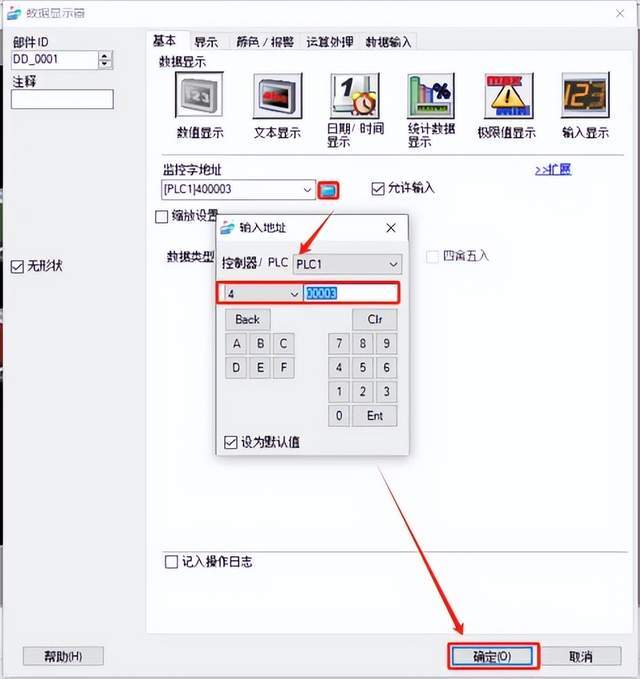

4. 在部件栏开关/批示灯,数据显示器设置地址为支持 Mobus TCP 和谈的设备的地址(请以现实情况为准)。

确定配置

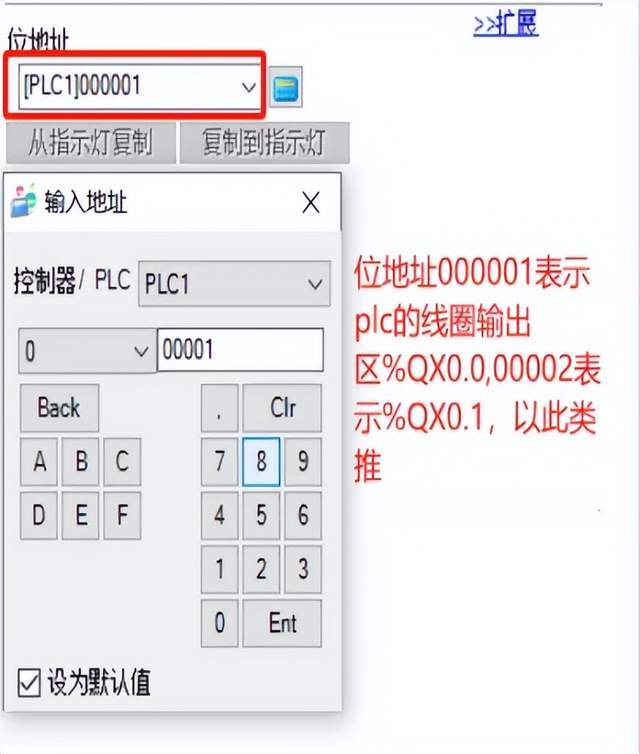

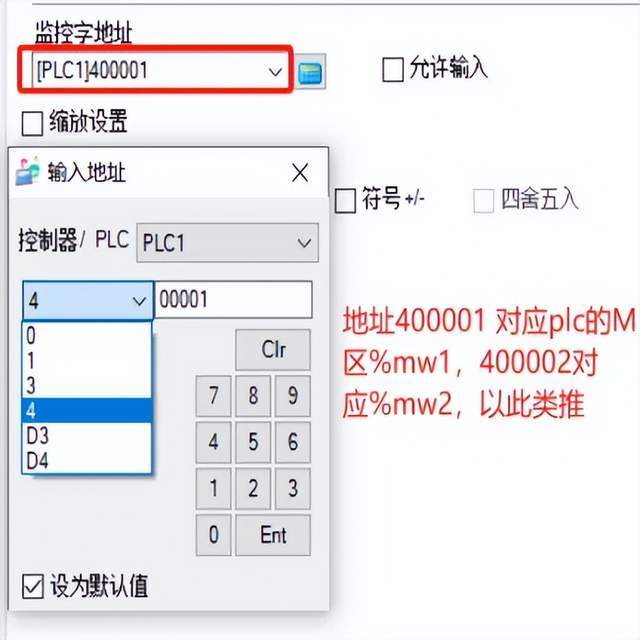

5. 增长开关元件实现后,下载工程至 HML,如能读写支持 ModbusTCP 和谈的设备地址的数据,注明通讯正常。触摸屏与PLC的地址对应关系如下图:




地址对应关系
二. 配置PLC
1. 双击LicOS_MTCP,在弹出的对话框当选择MTCP参数,设置端口使能为TRUE,端标语为502。

PLC从站端口设置
三. 通讯成功成效演示
1. PLC在线数值读写。

PLC数据读写
- HMI在线数值读写。

HMI数据同步
CODESYS标签通讯
HMI 可与支持 CODESYS V3 TCP 和谈的PLC进行以太网通讯,HMI 可鉴别 PLC的变量标签。本配置案例中,HMI型号为GP-4502WW。
一. 配置PLC

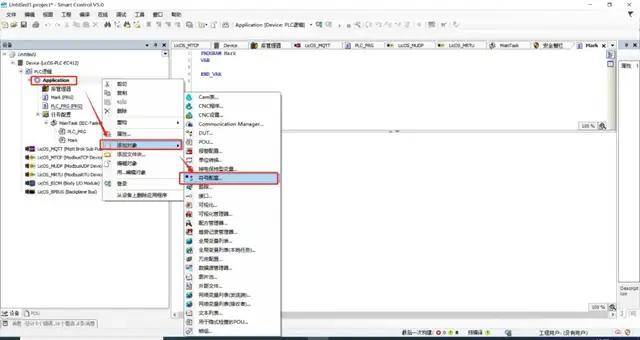

1. 运行 PLC 配置软件 Smart Control V5.0,右键点击 Application,选择增长对象/符号配置。

增长符号配置
2. 在弹出的对话框中勾选在XML 中蕴含注解,点击打开

勾选XML配置
- 点击编译,并天生代码。

编译符号配置

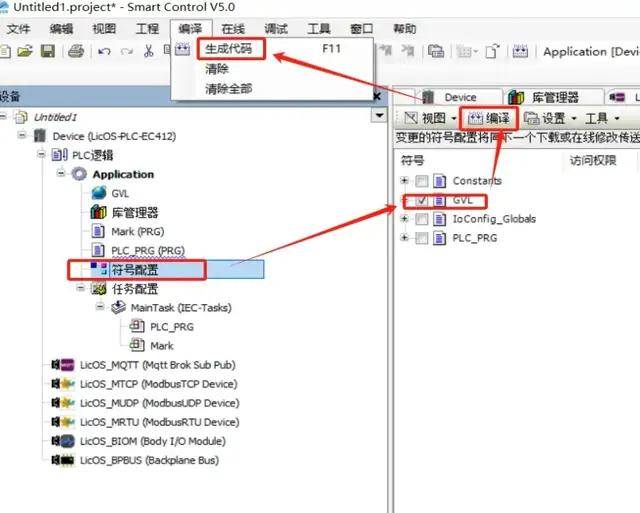

4. 勾选必要和 HM 进行通讯的变量标签,点击编译/天生代码,在 PLC 工程目录中,能够看到新天生的XML 文件。

天生XML文件
把稳必要确认 XML 文件天生的功夫为 PC 确当前系统功夫,若是不是必要沉新编译,确保勾选的变量标签天生了 XML 文件。
二. 配置HMI
运行 GP-Pro EX 4.09 SP2 软件,在工程窗口选择表接设备设置中的节造器/PLC选项,找到右侧的节造器/PLC更改选项,如下图所示:

节造器设置

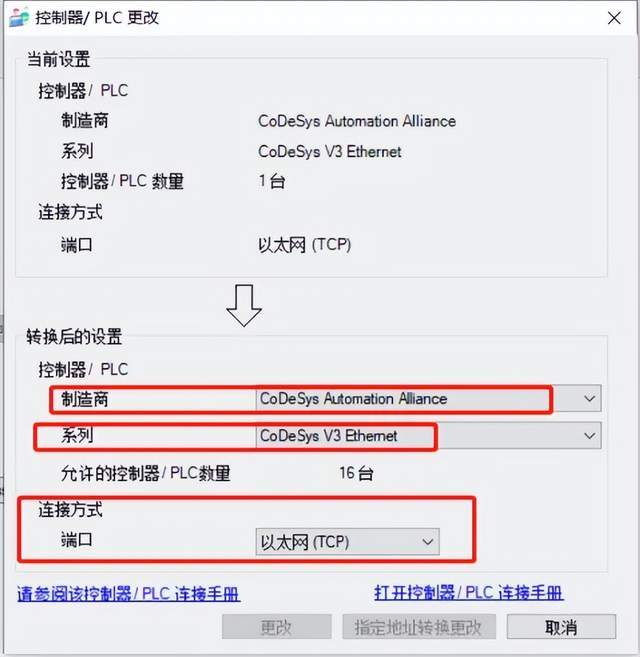

1. 在弹出的对话框中编纂有关参数。造作商:选择“CODESYS。系列:选择“CODESYS V3 Ethernet”。

配置网络PLC

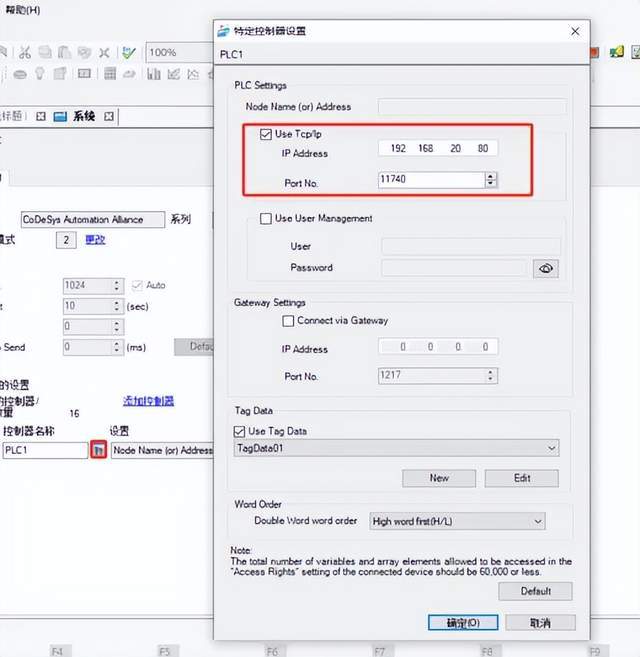

2.点击左边圈红部门,在弹出的对话框中遵循下图编纂有关参数,点击确认。凭据PLC的地址,使PC电脑、PLC、HMI都处于统一个网段。

配置PLC IP和端标语

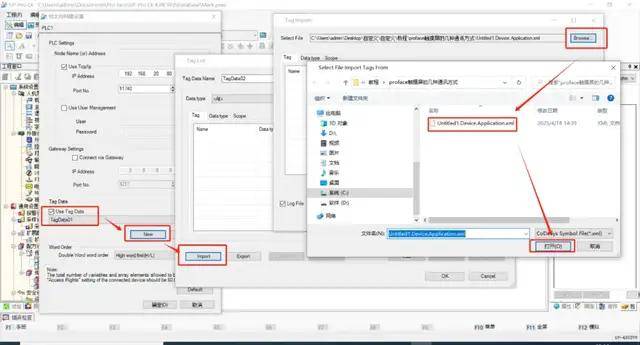

3. 导入变量标签,顺次勾选Use Tag Data,New,Import,选择蹊径找到xml标签文件,并确认。

导入标签文件

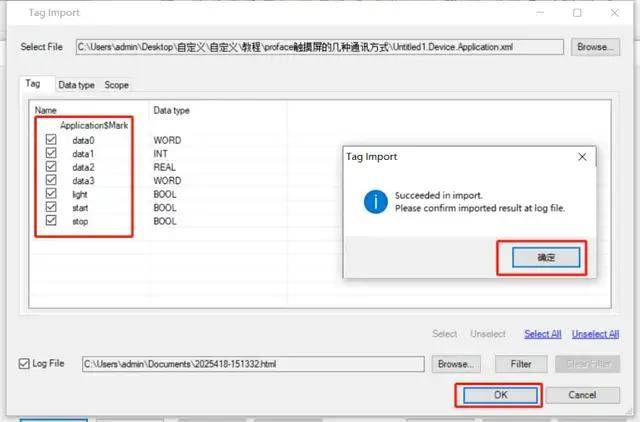

4. 选择并导入标签变量,出现Succeeded in import,并确认注明标签增长成功

导入标签变量

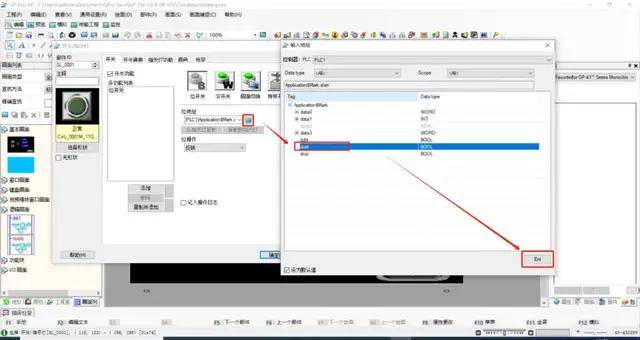

5. 在部件栏开关/批示灯,如下图选择相宜的变量,并下载HMI法式。

选择变量标签
三. 通讯成功成效演示

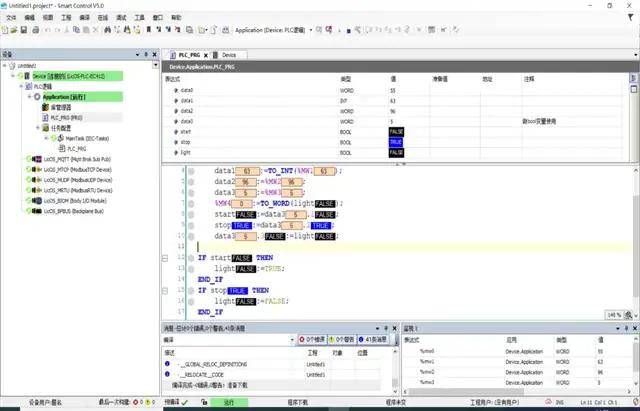

1. 运行Plc并对数据读写,datao和data1plc数据写入,触摸屏上能看相应的数据变动则通讯成功。

PLC数据显示

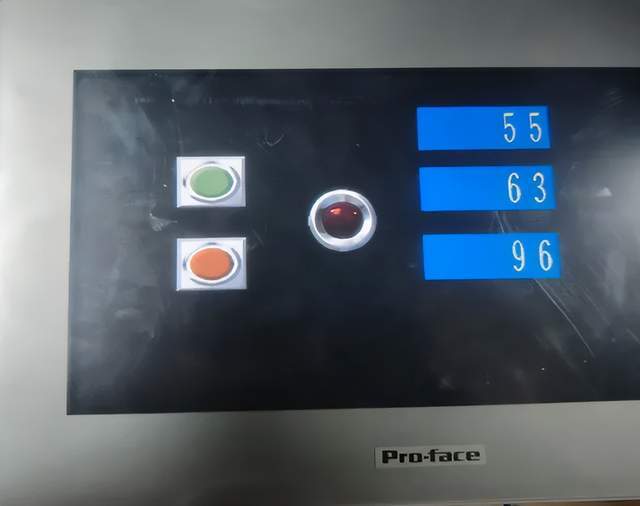

2. 对触摸屏上的数据读写,点击触摸屏上启动开关,则批示灯变绿,data2数据写入,plc与触摸屏上两者数据一致。

触摸屏数据显示
LicOS PLC/PAC 与 Pro-face 的互联展示了suncitygroup太阳集团科技产品在工业生态中的高度适配性 。Modbus TCP 规划更左袒于尺度化寄放器治理,适合传统开发习惯;而CODESYS 标签通讯规划则利用变量名直连,极大地优化了工程的可守护性?⒄呖善揪菹钅慷员淞渴亢褪鼗て德实囊,矫捷选择最优的通讯蹊径。
